Mire használható a DIN7991 lapos fejű aljzatcsavar?
Absztrakt:Ez a cikk elmagyarázza a DIN7991 lapos fejű foglalatcsavart, annak méreteit, anyaglehetőségeit, valamint a gépekben, autóiparban és ipari összeszerelésben való tipikus felhasználást. Gyakorlati útmutatást nyújt a B2B vásárlóknak a süllyesztett rögzítési alkalmazások jellemzőiről, telepítéséről és kiválasztási kritériumairól.
Tartalomjegyzék
Mit takar a DIN7991 szabvány

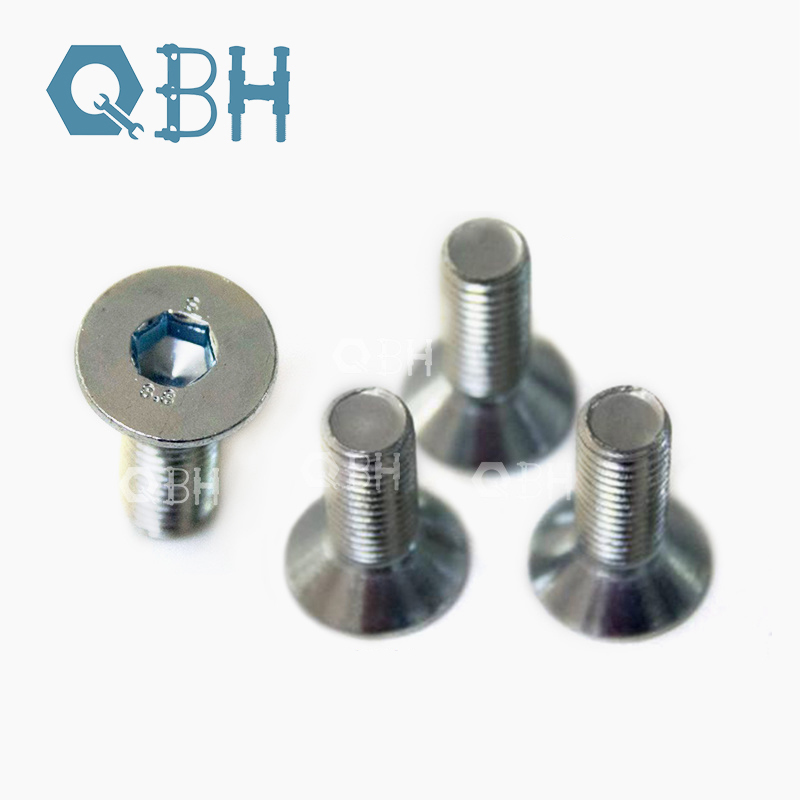

A DIN7991 lapos fejű csatlakozócsavar a német DIN szabvány által meghatározott metrikus rögzítőelem. Süllyesztett lapos fejjel rendelkezik, hatszögletű foglalattal, így egy síkban ülhet az illeszkedő felülettel. Ez gyakori választássá teszi, ahol sima, süllyesztett felületre van szükség.
A szabvány meghatározza a fej méreteit, a menetméreteket és a tűréseket. Az európai vagy metrikus alapú tervezéssel dolgozó vásárlók gyakran hivatkoznak a DIN7991-re, amikor megbízható, kiszámítható geometriájú süllyesztett aljzatcsavarra van szükségük.
Tervezési és méretbeli jellemzők
A csavar kialakításának középpontjában egy 90 fokos süllyesztett fej és egy belső hatlapú foglalat áll. Ezek a funkciók együtt működnek a biztonságos, alacsony profilú rögzítés érdekében.
Süllyesztett lapos fej
A lapos fej egy síkban ül a munkadarabbal, ha egy hozzáillő süllyesztőbe szerelik. Ez csökkenti a kiemelkedést és tiszta felületet hoz létre.
Hatlapfejű socket meghajtó
A belső hatlapú foglalat lehetővé teszi a szabványos imbuszkulccsal történő meghúzást. Támogatja a nagy nyomatékátvitelt, és kevésbé valószínű, hogy kiugrik, mint egyes külső meghajtótípusok.
Menet és hossz opciók
A DIN7991 csavarok számos metrikus menetméretben és hosszúságban kaphatók. A vevőknek meg kell felelniük a menetemelkedésnek és a hossznak az alkalmazás anyagvastagságához és terhelési követelményeihez.
Öblítés
Süllyesztett fej
Egy síkban ül a felülettel a tiszta felület érdekében.
Hajtás
Hatlapfejű foglalat
Nagy nyomatékot tesz lehetővé szabványos imbuszkulcsokkal.
Standard
Metrikus méretezés
M3-tól M20-as méretek széles választékában kapható.
Anyagok és felületkezelések
A DIN7991 lapos fejű dugós csavarok teljesítménye nagymértékben függ az anyagától és a kivitelétől. A gyakori opciók közé tartozik az ötvözött acél, a rozsdamentes acél és más korrózióálló minőségek.
- Ötvözött acél fekete-oxiddal vagy horganyzással általános ipari használatra.
- Rozsdamentes acélminőségek, például A2 és A4 a korrózióállóság érdekében.
- Tűzihorganyzott bevonatok kültéri vagy nedves környezethez.
- Sima felület olyan alkalmazásokhoz, ahol a bevonat interferencia aggodalomra ad okot.
- Tulajdonsági osztályok 8,8-tól 12,9-ig a változó szilárdsági követelményekhez.
Az anyag és a felület megfelelő kombinációjának kiválasztása segít megelőzni a rozsdásodást, a kopást és az idő előtti üzemzavart.
Alkalmazások az Assembly-ben
A DIN7991 csavar süllyesztett profilja számos mechanikai és szerkezeti összeállításban hasznossá teszi.
Gépek és berendezések
Használja ott, ahol a mozgó alkatrészeknek vagy burkolatoknak síkban kell maradniuk az interferencia elkerülése érdekében. Gyakori a sebességváltókban, a keretekben és a gépvédőkben.
Autóipar és közlekedés
Konzolokban, panelekben és belső szerelvényekben található, ahol alacsony profilú rögzítőelemre van szükség. A hatlapú foglalat kompakt szerszámhoz is hozzáférést tesz lehetővé.
Ipari és elektromos burkolatok
Ideális kapcsolószekrényekhez és panelekhez, ahol előnyben részesítik a sima külső felületet, és előnyös a szabotázs elleni védelem.
Telepítési és kiválasztási tippek
A megfelelő beszerelés biztosítja, hogy a csavar a rendeltetésszerűen működik, és megőrzi a csukló sértetlenségét. Az alábbi táblázat összefoglalja a legfontosabb szempontokat.
| Megfontolás | Ajánlás |
|---|---|
| Süllyesztési szög | Illessze a csavar 90 fokos fejszögét. |
| A szál hossza | Győződjön meg arról, hogy a befogási mélység elegendő a terheléshez. |
| Anyagkompatibilitás | Kerülje el a különböző fémeket, amelyek galvanikus korróziót okozhatnak. |
| Nyomaték | Kövesse az adott tulajdonságosztályhoz ajánlott meghúzási nyomatékot. |
| Kenés | Használjon beragadásgátlót ott, ahol epésveszély áll fenn, különösen a rozsdamentes acél esetében. |
A részletes specifikációkért és a rendelkezésre álló méretekért látogassa meg aDIN7991 lapos fejű dugós csavartermékoldal.
Gyakran Ismételt Kérdések
A DIN7991 egy német szabvány, amely meghatározza a süllyesztett, lapos fejű dugós csavarok méreteit és tűréseit. Meghatározza a fej alakját, a hatszögletű foglalat méretét, a menetet és a hossztartományokat.
A DIN912 egy hengeres fejű dugós csavar, míg a DIN7991 egy süllyesztett, lapos fejű. A DIN7991-et úgy tervezték, hogy egy síkban üljön a felülettel, míg a DIN912-es fej föléje emelkedik.
A gyakori anyagok közé tartozik az ötvözött acél (8.8, 10.9, 12.9 tulajdonságosztály) és a rozsdamentes acél (A2, A4). A felületkezelés a korróziós követelményektől függően fekete-oxidot, horganyzást és tűzihorganyzást tartalmaz.
Mérje meg az összeillesztendő részek teljes vastagságát, majd adja hozzá a szükséges csavarkötési hosszt. A csavar hosszának lehetővé kell tennie a teljes összekapcsolódást anélkül, hogy a zsákfuratokban süllyedne.
Miért használja a DIN7991 lapos fejű aljzatcsavart?
A DIN7991 lapos fejű csatlakozócsavar az alacsony profilú süllyesztett fejet megbízható hatlapfejű meghajtással kombinálja. Jól alkalmazható olyan szerelvényekhez, ahol fontos az sima felület, a nagy nyomatékképesség és a metrikus szabványosítás. Megfelelő anyaggal és felületkezeléssel következetesen teljesít a gépekben, az autóiparban és az ipari szekrényekben.
A méretek, anyagok és rendelési lehetőségek áttekintéséhez fedezze fel aDIN7991 lapos fejű dugós csavaroldalon, vagy segítségért forduljon csapatunkhoz.
