Miért törnek el mindig az anyánál a csavarok – annak ellenére, hogy ugyanazok a specifikációk?
A csavarkötések világában az anyát gyakran alátámasztó karakternek tekintik – szerény, de mégis nélkülözhetetlen. Anehéz hatlapú anya, különösen a legigényesebb feladatokat látja el ezen a komponenscsaládon belül. Ha egy csatlakozásnak extrém előfeszítést, erős vibrációt vagy durva korrozív környezetet kell kibírnia, a szabványos anya egyszerűen nem elég. A nehéz hatlapú anya az egyetlen megbízható választás. Praktikussága négy pilléren nyugszik: a méretbeli előnyök, az anyagkompatibilitás, a helyes kiválasztás és a megfelelő beépítési gyakorlat.
Mi az a nehéz hatlapú anya

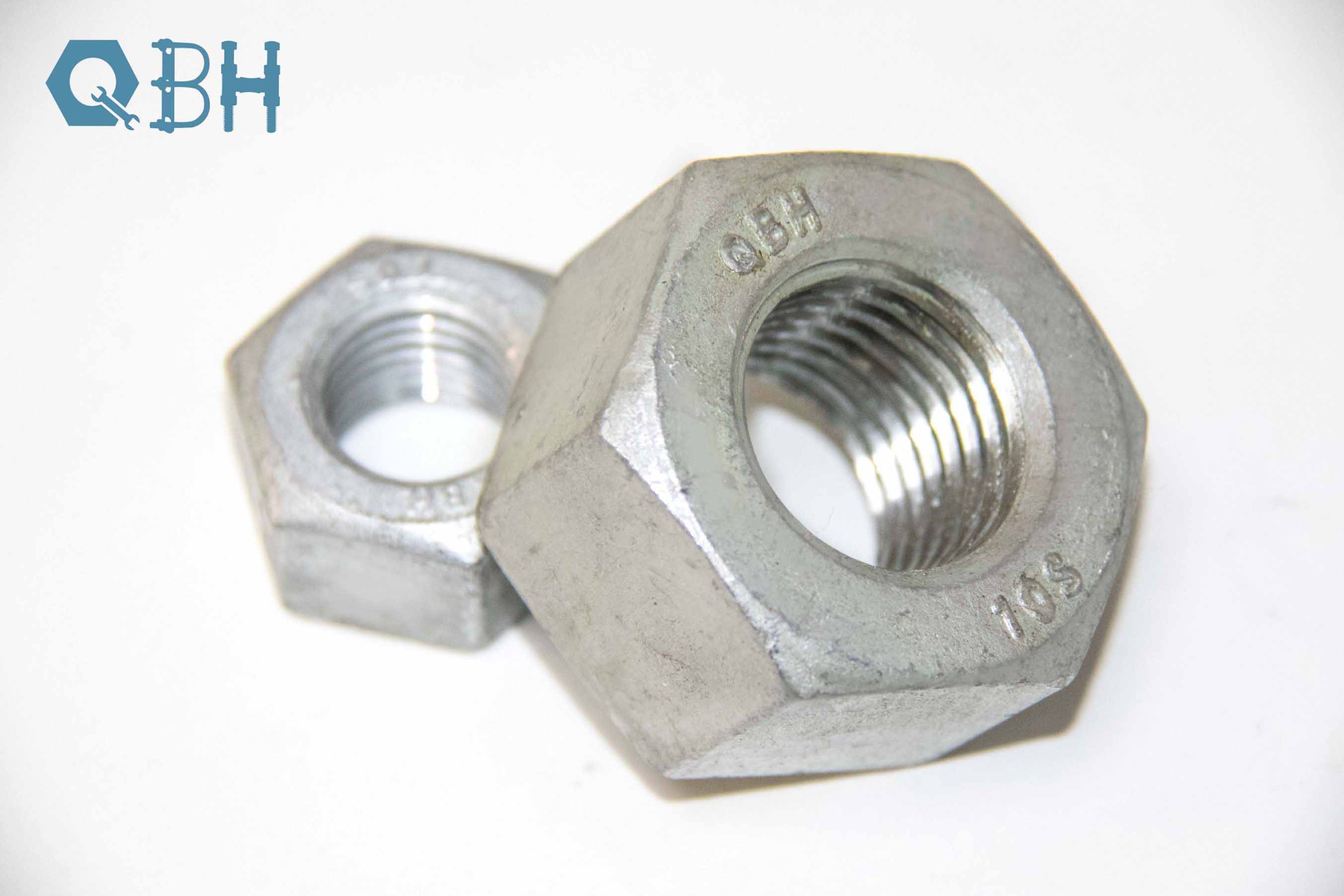

Anehéz hatlapú anya, ahogy a neve is sugallja, nagyobb, vastagabb és erősebb anya, mint a hagyományos hatlapú anya. A nehéz sorozat méretszabványai szerint gyártják, két meghatározó jellemzővel:
-
Nagyobb lapos szélesség: Az azonos névleges méretű szabványos anyához képest a nehéz hatlapú anya keresztirányú átmérője nagyobb, így nagyobb érintkezési felületet biztosít a kulcsnak, és csökkenti a csúszás kockázatát nyomaték alkalmazásakor.
-
Nagyobb anyamagasság: A megnövelt menethosszúság növeli a teljes csavarkötés teherbíró képességét és a lazítással szembeni ellenállást.
A szabványos anyákhoz képest a nehéz hatlapú anyák lényegesen nagyobb szélességet és anyamagasságot kínálnak. Például egy 1 hüvelykes névleges átmérőjű anya esetében a szabványos anya lapos szélessége 1,5 hüvelyk, magassága 0,875 hüvelyk, míg a nehéz hatlapú anya 1,625 hüvelyk lapos átmérőjű és 1,0625 hüvelyk magas. Ez nagyobb teherbírást, jobb fáradtságállóságot és hatékonyabb nyomatékátvitelt jelent.
A nehéz hatlapú anyákat általában hidakban, acélszerkezetekben, nehéz berendezésekben, nyomástartó edényekben és minden olyan alkalmazásban használják, ahol a biztonság a legfontosabb.
Kulcsfontosságú méretek és szabványok
A megfelelő nehéz hatlapú anya kiválasztása a méretrendszerének megértésével kezdődik. Az alábbiakban az ANSI/ASME B18.2.2 szabványon alapuló fő méretparaméterek találhatók.
Nehéz hatlapú anya méretei (hüvelykes sorozat)
| Névleges méret (hüvelyk) | Lapos szélesség (hüvelyk) | anya magassága (hüvelyk) |
|---|---|---|
| 1/2 | 0.875 | 0.5625 |
| 5/8 | 1.0625 | 0.6875 |
| 3/4 | 1.25 | 0.8125 |
| 7/8 | 1.4375 | 0.9375 |
| 1 | 1.625 | 1.0625 |
| 1-1/8 | 1.8125 | 1.1875 |
| 1-1/4 | 2 | 1.3125 |
| 1-3/8 | 2.1875 | 1.4375 |
| 1-1/2 | 2.375 | 1.5625 |
Nehéz hatlapú anya méretei (metrikus sorozat)
| Névleges méret (mm) | Lapos szélesség (mm) | Anya magassága (mm) |
|---|---|---|
| M12 | 22 | 12 |
| M16 | 27 | 16 |
| M20 | 34 | 20 |
| M24 | 41 | 24 |
| M30 | 50 | 30 |
| M36 | 60 | 36 |
| M42 | 70 | 42 |
| M48 | 80 | 48 |
Gyakorlati tipp: Ha nehéz hatlapú anyát választ, a menetméret-kompatibilitás ellenőrzésén túl mindig ellenőrizze, hogy a lapos szélesség megegyezik-e a meglévő csavarkulccsal vagy nyomatékkal. A nehéz anyák keresztirányú méretei nagyobbak, és megfelelő méretű foglalatokat vagy villáskulcsokat igényelnek.
Anyag- és ingatlanosztályok
A nehéz hatlapú anya anyag- és tulajdonságosztálya közvetlenül meghatározza, hogy alkalmas-e az adott üzemi körülményekre.
1. Közös anyagok
| Anyag | Jellemzők | Tipikus alkalmazások |
|---|---|---|
| Szénacél (közepes/alacsony széntartalmú) | Alacsony költség, közepes szilárdság | Általános acélszerkezetek, szokásos mechanikai csatlakozások |
| Ötvözött acél (4140 / 42CrMo) | Nagy szilárdság, jó szívósság | Nehéz berendezések, nyomástartó edények, hidak |
| Rozsdamentes acél (304/316) | Kiváló korrózióállóság | Vegyi üzemek, tengeri környezet, élelmiszer-feldolgozás |
| Magas hőmérsékletű ötvözetek | Hőállóság, kúszásállóság | Magas hőmérsékletű csővezetékek, kazánok, gázturbinák |
2. Tulajdonosztályok
Az anya tulajdonságosztályának és a csavar tulajdonságosztályának megfeleltetése alapvető kiválasztási elv:
Metrikus anyák: Az ISO 898-2 szabvány szerint a tulajdonságosztályok jelölése 6, 8, 10, 12 stb. A magasabb számok nagyobb szakítószilárdságot jeleznek. Az anya osztálya nem lehet alacsonyabb, mint az illesztőcsavar osztály, különben az anya hibásodik meg először a csatlakozásban.Hüvelykes anyák: Az ASTM A563 szabványok szerint az általános minőségek közé tartozik az A, B, C, D, DH stb. A különböző minőségek különböző hőkezelési állapotoknak és szilárdsági szinteknek felelnek meg. A nehéz sorozatú anyákat általában nagyobb szilárdságú csavarokhoz használják.
3. Felületi kikészítések
A felületkezelés nemcsak a megjelenést, hanem a korrózióállóságot és a kopásállóságot is befolyásolja:
Fekete-oxid: Alacsony költséggel alapvető rozsdavédelmet biztosít, alkalmas beltéri száraz környezetre.Tűzihorganyzás: Vastag bevonat kiváló korrózióállósággal, alkalmas kültéri vagy korrozív környezetre. Vegye figyelembe, hogy a bevonat vastagsága befolyásolja a menet illesztésének pontosságát.
Dacromet / cink-alumínium bevonat: Nincs hidrogén ridegedés kockázata, kiváló sópermetezési ellenállás, általánosan használt autóiparban és szélenergia-alkalmazásokban.
Mechanikus horganyzás: Egységes bevonat, nincs hidrogén ridegség, alkalmas nagy szilárdságú kötőelemekhez.
Teflon / Xylan bevonat: Nagyon alacsony súrlódási együtthatót biztosít, javítja a nyomaték-feszültség viszonyt, csökkenti a szórást.
Nehéz hatlapfejű anya a normál anyával szemben: Hogyan válasszunk
A gyakorlati mérnöki gyakorlatban mikor érdemes nehéz hatlapú anyát választani, és mikor elegendő egy szabványos anya? Az alábbi összehasonlító táblázat útmutatást ad:
| Összehasonlítási szempont | Szabványos hatlapfejű anya | Nehéz hatlapfejű anya |
|---|---|---|
| Szélesség a lakásokban | Kisebb | Nagyobb |
| Nut Magasság | Vékonyabb | Vastagabb |
| Terhelhetőség | Mérsékelt | Magasabb |
| Fáradtságállóság | Mérsékelt | Felsőbbrendű |
| Lazítással szembeni ellenállás | Mérsékelt | Felsőbbrendű |
| Tipikus alkalmazások | Általános mechanikai csatlakozások | Nagy szilárdságú csatlakozások, kritikus biztonsági alkatrészek |
| Nyomaték követelmény | Szabványos nyomaték | Magasabb előtöltési képesség |
| Költség | Alacsonyabb | Magasabb |
Kiválasztási irányelvek:
- Ha a kötés nagy előfeszítésnek, ütőterhelésnek vagy ciklikus terhelésnek van kitéve, a nehéz hatlapú anyát kell előnyben részesíteni.
-
Ha a kialakítás 10,9 vagy magasabb csavartulajdonsági osztályt kíván meg, akkor általában nehéz hatlapú anyára van szükség.
-
Korrozív környezetekben vagy kritikus biztonsági alkalmazásoknál még mérsékelt terhelés mellett is ajánlott nehéz anyákat használni, hogy további biztonsági tartalékot biztosítsanak.
Telepítés és nyomatékkezelés
Még a legjobb anya is használhatatlan, ha rosszul van beszerelve. A megfelelő telepítés elengedhetetlen az ízületek épségéhez.
1. Nyomaték és előfeszítés kapcsolata
Az anya meghúzásakor az alkalmazott nyomaték a meneteken keresztül a csavar tengelyirányú előfeszítésévé alakul. A nagyobb keresztmetszetű és nagyobb magasságú nehéz hatlapú anya megbízhatóan bírja a nagyobb nyomatékokat.
Nyomaték képlete:
T = K × D × F
Ahol:
T = beépítési nyomatékK = anya tényező (a menet súrlódásától, anyagától, kenésétől függően)
D = Névleges menetátmérő
F = Cél előterhelés
2. Kenés és anya faktor
A kenési állapot jelentős hatással van az anya tényezőjére. Különböző kenési feltételek mellett az azonos előterhelés eléréséhez szükséges nyomaték több mint 30%-kal változhat.
| Kenési állapot | K diófaktor (referencia) | Megjegyzések |
|---|---|---|
| Száraz (kenés nélkül) | 0,20 – 0,30 | Magas szórású, nem ajánlott |
| Szabványos gépolaj | 0,15 – 0,20 | Hagyományos ipari alkalmazások |
| Molibdén-diszulfid zsír | 0,10 – 0,15 | Nagy előtöltésű alkalmazások |
| Teflon bevonat | 0,08 – 0,12 | A legnagyobb nyomatékszabályozási pontosság |
Javaslat: A kritikus kötéseknél az egyszerű nyomatékszabályozás helyett használja a nyomatékszög módszert a pontosabb előterhelés-kezelés érdekében.
3. Gyakori telepítési hibák
| Hiba | Következmény | Helyes gyakorlat |
|---|---|---|
| Nem megfelelő csavarkulcs használata | Csúszás, sérült anya sarkok | Használja a megfelelő keresztirányú aljzatot vagy csavarkulcsot |
| Túlzott nyomaték | Csavar vagy anya törés | Kövesse a megadott nyomatékértékeket |
| Elégtelen nyomaték | Nem megfelelő előterhelés, ízületi lazulás | Kövesse a megadott nyomatékértékeket |
| A kenési állapot figyelmen kívül hagyása | Magas anyafaktor szórás, szabályozatlan előfeszítés | Használja az előírt kenőanyagot és a dokumentum feltételeit |
| Különböző anyagok keverése | Galvanikus korrózió, szilárdsági eltérés | Biztosítani kell az anyagok és a fokozatok kompatibilitását |
Általános alkalmazási forgatókönyvek
A nehéz hatlapú anyákat gyakorlatilag minden olyan iparágban használják, ahol a csatlakozás megbízhatósága kritikus:
| Ipar | Tipikus alkalmazások |
|---|---|
| Acélszerkezet építés | Oszlop-gerenda csatlakozások, ízületi csatlakozások, horgonycsavarok |
| Hídmérnökség | Fő rácsos csatlakozások, kábelrögzítések |
| Nehézgépek | Préstalpok, hengerműkeretek, nagy sebességváltók |
| Szélenergia | Toronycsatlakozások, pengekarimák, alapcsavarok |
| Nyomástartó edények és csövek | Karimás csatlakozások, fejrögzítés |
| Petrolkémiai | Magas hőmérsékletű nagynyomású csövek, reaktorkarimák |
| Vasút és tranzit | Sínrögzítés, kerékkészlet csatlakozások |
| Tengeri és tengeri | Hajótest szerkezetek, fedélzeti berendezések szerelése |
Karbantartás és ellenőrzés
Nehéz hatlapú anyákrobusztusak, de extrém körülmények között is rendszeres ellenőrzést és karbantartást igényelnek:
-
Újrahúzási nyomaték: Az első telepítést követő 24 órán belül és a korai üzemelés során húzza meg újra a kritikus ízületeket, hogy kompenzálja az előfeszítés ellazulását.
-
Szemrevételezés: Rendszeresen ellenőrizze, hogy nincsenek-e repedések, korrózió, deformáció vagy kilazulás jelei.
-
Nyomatékjelölés: A beszerelés után nyomatékjeleket kell alkalmazni, hogy megkönnyítse a kilazulás gyors azonosítását a jövőbeni ellenőrzések során.
-
Cserepolitika: Minden erősen túlterhelt vagy látható hibás anyát ki kell cserélni, és nem szabad újra felhasználni.
A nehéz hatlapú anya praktikussága abban rejlik, hogy képes megoldani egy megtévesztően egyszerű, de kritikus problémát – hogyan lehet megőrizni az ízületek épségét extrém körülmények között – nagyobb méretek, vastagabb szakaszok és kiváló anyagok révén. Értéke nem a megjelenésében van, hanem azokban a terhelésekben, amelyeket minden kritikus csatlakozási ponton csendben visel. Kiválasztáskor szigorúan kövesse a szabványokat, egyeztesse meg a csavarok tulajdonságait, és erősítse meg a működési feltételeket. Beszereléskor ügyeljen a nyomatékszabályozásra, a kenésszabályozásra és a megfelelő eljárásokra. Egyetlen nehéz hatlapú anya nemcsak a csavar előfeszítését hordozza, hanem az egész rendszer biztonsági ráhagyását is.
